電動平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流 線型的通道.DHCB電動平衡籠式調節閥，控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調 節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導 流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976 標準。調節閥的動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSIB16.1 04標準。

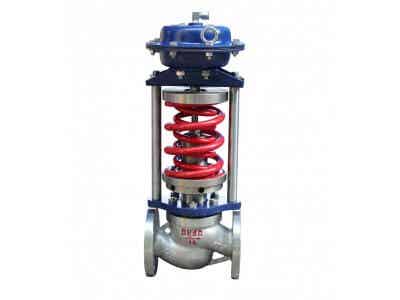

電動單座調節閥是一個新的自力式調節閥種類。相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
電動單座調節閥的特點是：
1、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
2、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
6、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
1、安裝與使用
調節閥安裝不符合要求而出故障會造成巨大的浪費，反之，安裝得當，可保證正常開工并可延長使用壽命。減少維修工作量和獲得良好的系統控制性能。
（1）安裝調節閥總體上應考慮以下方面：
① 安全：安裝過程中人員和設備的安全。
② 控制性能：配管系統壓力損失應與計算調節閥尺寸時所考慮的壓力損失一致，以保證所需的流量特性。進出口應盡量保證足夠的直管段。
③ 安裝位置：應有足夠的空間便于操作人員手動操作（包括旁路操作）以及保證調節閥和附件的就地拆卸和維修的可能性。
④ 調節閥組：一般在工藝過程配管中均安裝切斷閥的旁路閥與調節閥配成閥組，以適應設備連續操作的需要。維修調節閥時用切斷閥隔離。用旁路閥調節。下面圖4中推薦調節閥組布置方式。
安裝人員首先應認識到調節閥是一種精密的儀器設備，不準碰撞跌摔，以免損壞。具體注意以下幾點：
①閥最好正立垂直安裝在管道上。閥自重較大和有震動場合應加支承架。
②閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力。
③在初次開工前和停工檢修后應先沖洗配管系統后裝調節閥。或在閥前安裝過渡濾口。
④必按照閥體上流動方向的箭頭安裝調節閥。
2、故障分析與排除
|
常見故障狀態 |
故障產生原因 |
排除方法 |
|
電機不動作 |
電源沒輸入 斷線或接線脫落 電源電壓不同、偏低 電容器被擊穿 輸入信號不同 熱保護動作。（周圍溫度高，使用頻率高） |
接通電源 改換電線或正確接好導線 用儀器檢查電壓 更換電力電容 更換輸入信號選擇 降低周圍溫度，降低使用頻率或靈敏度 |
|
閥不動作 |
閥芯與襯套或閥座卡死 閥芯脫落、閥桿彎曲或折斷 |
拆卸重裝 換閥桿或銷子 |
|
手動操作費勁 |
填料壓蓋過緊 閥內部產生異常 |
松動壓蓋 拆卸閥門檢查 |
|
常見故障狀態 |
故障產生原因 |
排除方法 |
|
在自動調節過程中停止 |
在過大負荷下超載起動 熱保護動作 閥體進入異物 填料壓蓋過緊 |
檢查調節閥排除負載 檢查調節閥排除負載 拆卸閥 松動壓蓋 |
|
不發開度信號 |
開度信號接線的接觸不良或斷開 |
檢查開度信號接線的連接 |
|
開度信號達不到全閉 |
電位器的安裝不良 |
檢查電位器安裝情況 |
|
到達極限位置電機不停止轉動 |
設定限位開關極限位置調整不良 限位開關安裝不良 |
重新調整 重新安裝 |
|
調節靈敏度降低，電機轉矩減少 |
電機的電壓不足、電源的電壓偏低或不同 |
用儀器檢查電壓 |
|
調節閥在任何開度都震蕩 |
支撐不穩 附近有震動源 閥芯與補套磨損 |
加固支撐 采取減振、除振措施 調整消除磨損間隙 |
|
調節閥動作遲鈍 |
閥體內有泥漿或粘性大的介質產生堵塞或結焦現象 密封四氟填料硬化變質 |
洗閥體內腔 更換填料 |
|
閥在全閉時泄漏大 |
閥芯或閥座被腐蝕、磨損 閥座外圓的螺紋被腐蝕 |
換件 換件 |
|
填料及連接處泄漏 |
壓蓋沒壓緊 四氟填料老化變質 閥桿損壞 緊固六角螺母松弛 密封墊損壞 |
緊固連接螺栓 更換填料 更換閥桿 重新緊固連接螺栓 更換密封墊 |
3、保養與維修
①要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。
②要經常檢查支承，自重較大及有震動場合的支承架。
④閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊。
⑤填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料。
⑦長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置。
推桿的導向和密封表面的損壞。對反作用執行機構必須更換新零件。而對于正作用執行機構尚可作適當修理。
壓縮彈簧在檢修時，如發現裂紋等影響強度的缺陷。則必須用新的替換。
④易損件的更換——本調節閥的易損主要是：填料、O形密封圈、墊片、膜片等零件。
成裝和調試完畢后，必須通過標準中規定的產品出廠試驗項目測試合格后方能繼續安裝使用。
